什么是压力表?

是什么……

什么是压力表?

随着每年数以百万计的压力表的销售,压力表可以被视为最常用的仪器之一,并且是船上、海上钻井平台、工业工厂和其他开发场所的知名仪器。但也有另一面压力表.尽管他们的选择看起来很容易,但事实恰恰相反。因此,我们将解释什么是压力表,压力表是如何工作的,可用的压力表类型,以及为什么有些压力表充满了液体或没有。

此外,压力测量也是温度测量,是最重要和经常监控的值。测量压力有多种选择,例如压力传送器压力开关,但模拟,只有一个应急压力计。但要了解压力表,你首先需要了解你是或想要测量的压力类型。

在选择正确的压力表之前,有三种压力你应该知道:

  • 表压
  • 绝对压力
  • 压差

表压

压力表测量大气压和表压之间的差值,也称为环境压力。气压随当地天气和海拔高度而变化。在海平面上,平均气压为1013.25毫巴。由于生产工厂中的几乎所有点通常都暴露在相同的空气压力下,因此表压测量对于工业应用通常是足够的。

绝对压力

绝对压力总是在完全真空中获得的零压力左右。因此,当大气压力的微小变化可能影响过程时,应始终选用这种压力类型的压力表。绝对压力测量的典型应用是确定液体的蒸汽压力,监测冷凝压力和蒸馏。进一步的应用实例是食品工业中的真空泵和设备。

压差

对于差压,我们谈论的是一种压力,正如它的名字所暗示的那样,它指定了两个压力之间的差异。因此,差压压力表有两个过程连接。例如,它们被用于监控过滤器和泵系统。在这种压力下,也可以确定封闭罐内的充液液位——这是由总压力(液柱+气态)和气态压力之间的差得出的。

压力表是怎么工作的?

现在我们知道了存在的不同类型的压强。压力表是怎么工作的?尽管压力表看起来像秒表,但它并不是用来测量时间的。压力计是必不可少的,因为它以模拟刻度显示过程或机器中液体或气体的压力。有(再次)三种类型的压力表最有可能适合您的需要;

  • 波登管压力表
  • 隔膜压力表
  • 胶囊压力表

压力表种类

波登管压力表

开始使用最常用的机械压力测量仪器,波登管压力表。波登管是基于19世纪中期的概念当施加压力时,弹性弹簧和c形管弯曲。当波登管受到压力时,其横截面改变为圆形。在这个过程中产生的箍应力增加了c形管的半径。

结果,管子的末端移动了大约两到三毫米。这种偏转是压力的一种测量方法。它被转移到一个运动,它将线性偏转转变为旋转运动,并通过一个指针,使这在刻度上可见。在位于波登管压力表压力范围可达60巴。60巴以上的螺旋或螺旋型波登管用于达到最高压力高达7000巴。

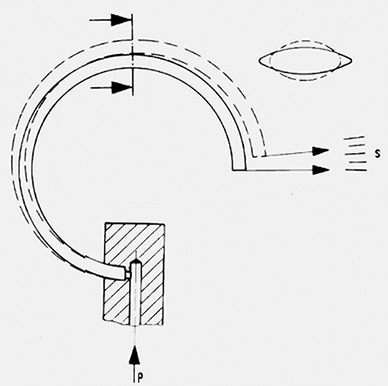

How-does-a-bourdon-tube-pressure-gauge-works来源:WIKA,波登管压力表-功能原理

膜片密封压力表

然后是隔膜密封压力表。隔膜压力表被认为是流程工业的专家。当波登管压力表达到其性能极限时,它们就开始发挥作用。膜片压力表的优点之一是可以测量低压。这种类型的压力表可以测量低至16mbar至25bar的压力。

胶囊压力表

最后,还有胶囊压力表.这种仪表用于低压测量。

上述压力表有不同的功能。除了功能之外,它们在尺寸上也有所不同。40、63、80、100和160毫米是最常见的直径。压力表在刻度范围上也有所不同。这从0…0,5 mbar到0…6.000 bar。根据需要选择材料。例如,有由黄铜、不锈钢或特殊材料制成的压力元件。连接也是完全定制的,以最适合的情况。

为什么有些压力表里有液体或填充物?

有些压力表的刻度中含有液体。这种液体叫做甘油。其他液体,如硅酮也被用于这些压力表,但甘油是最常用的压力表填充。硅酮填充物仅在压力表暴露在-20°C以下或高于60°C的温度下使用。充液对压力表外壳内的运动部件起到阻尼作用。

压力表可能不得不忍受剧烈的震动,这可能会造成损坏。当它充满液体时,损坏的机会就会减少。这并不意味着校准压力表当您的压力表充满甘油或硅胶时,则不需要。每年至少校准一次压力表是很重要的。此外,湿度可能是干式压力表的一个问题。再加上低温,这甚至会导致结冰。这种湿度的另一个后果是凝结,这使得读数很困难。
